角阀应用:啤酒饮料等灌装设备、印刷纺织、气体工业、制药及医疗设备、化工行业高温灭菌/发泡机械、水处理等。

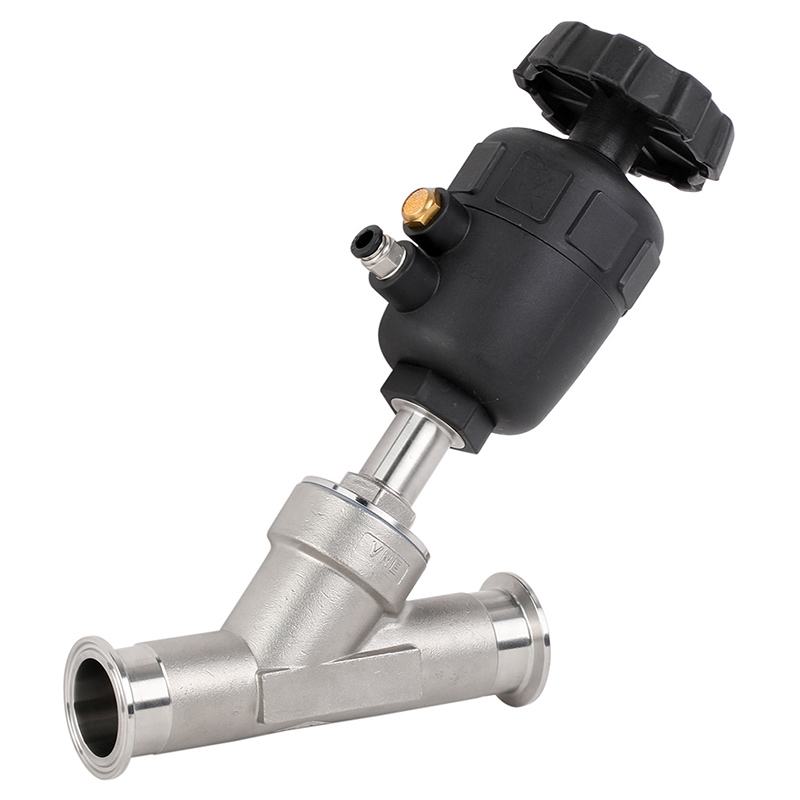

先进的气动执行器,工程塑料外壳,低摩擦黄铜镀镍活塞,内部动元件自润滑,免维护可360°转动。与电磁阀连接为NAMUR接口,分常闭、常开、双作用型。
特点:
1.具有阀门开或关位置显示
2.外部气动先导,可增加使用寿命,免维护
3.溢流口与滑块间有自调节密封压盖,可提高密封性能
4.阀体角座结构,可实现大流量(特别是与普通截止阀相比较),结构紧凑响应快

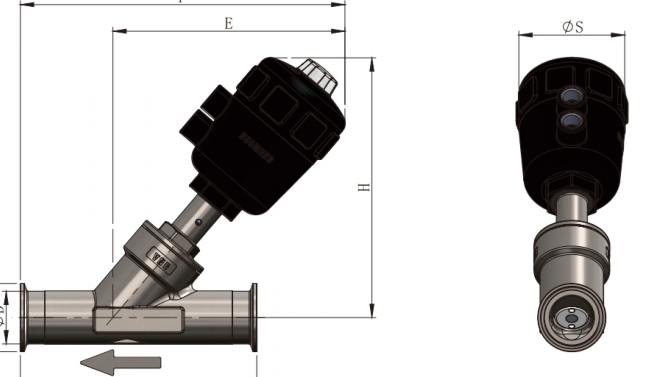

SIZE | D*T | L | S | E | F | H | ||||
DN | NPS | DIN11850-1 | DIN11850-2 | ISO2037/ISO1127 BS4825 | 3A/ASME-BPE | |||||
DN6 | 0.25" | 8*34 | 8*34 | 6.35*25 | 6.35*25 | 100 | 65 | 137 | 175 | 148 |
DN8 | 0.375" | 10*34 | 10*34 | 9.53*25 | 9.53*25 | 100 | 65 | 137 | 175 | 148 |
DN10 | 0.5" | 12*34 | 13*34 | 12.7*25 | 12.7*25 | 100 | 65 | 137 | 175 | 148 |
DN15 | 0.75" | 18*34 | 19*34 | 19.05*25 | 19.05*25 | 100 | 65 | 137 | 175 | 148 |
DN15Max | 0.75" | 18*50.5 | 19*50.5 | 19.05*50.5 | 19.05*50.5 | 120 | 65 | 137 | 185 | 148 |
DN20 | / | 22*34 | 23*34 | 21.3*50.5 | / | 140 | 65 | 137 | 195 | 148 |
DN25 | 1.0" | 28*50.5 | 29*50.5 | 25.4*50.5 | 25.4*50.5 | 140 | 65 | 136 | 193 | 152 |
DN32 | 1.25" | 34*50.5 | 35*50.5 | 31.8*50.5 | / | 160 | 80 | 170 | 234 | 190 |
DN40 | 1.5" | 40*50.5 | 41*50.5 | 38.1*50.5 | 38.1*50.5 | 175 | 80 | 172 | 240 | 192 |
DN50 | 2" | 52*64 | 53*64 | 50.8*64 | 50.8*64 | 210 | 100 | 204 | 280 | 231 |
DN65 | 2.5" | 70*91 | 70*91 | 63.5*77.5 | 63.5*77.5 | 210 | 100 | 204 | 280 | 235 |
DN80 | 3" | / | / | 76.2*91 | 76.2*91 | 230 | 125 | 261 | 344 | 304 |
DN80Max | 3.5" | 85*106 | 85*106 | 88.9*106 | / | 249 | 158 | 302 | 385 | 336 |
DN100 | 4" | 104*119 | 104*119 | 101.6*119 | 101.6*119 | 260 | 158 | 329 | 409 | 368 |
/ | / | DN | DN | NPS | NPS | / | / | / | / | / |
