角阀应用:啤酒饮料等灌装设备、印刷纺织、气体工业、制药及医疗设备、化工行业 高温灭菌/发泡机械、水处理等。
不锈钢的气动头,可在恶劣的环境下使用不锈钢气动头,耐紫外线,寿命比塑料及铝合金气动头长。
食品设备和制药设备是需要清洗外部的。
特点:
1.具有阀门开或关位置显示
2.外部气动先导,可增加使用寿命,免维护
3.溢流口与滑块间有自调节密封压盖,可提高密封性能
4.阀体角座结构,可实现大流量(特别是与普通截止阀相比较),结构紧凑响应快

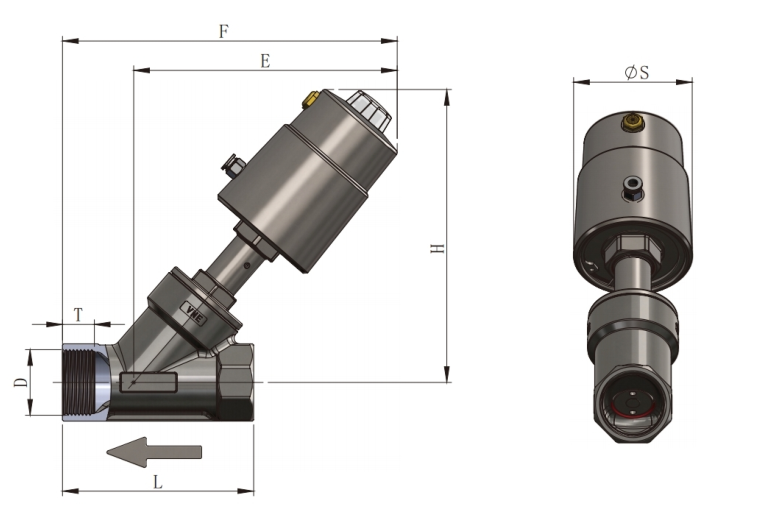

SIZE | D*K | L | S | E | F | H | |||
DN | D | Rc | NPT | G | |||||
DN8 | 1/4 | 10 | 10 | 10 | 75 | 61 | 137 | 160 | 146 |
DN10 | 3/8 | 11 | 11 | 11 | 75 | 61 | 137 | 161 | 148 |
DN15 | 1/2 | 13.2 | 13.7 | 14 | 80 | 61 | 137 | 165 | 148 |
DN20 | 3/4 | 14.5 | 14.0 | 16 | 95 | 61 | 133 | 169 | 149 |
DN25 | 1 | 16.8 | 16.8 | 18 | 105 | 74.5 | 169 | 204 | 173 |
DN32 | 1 1/4 | 19.1 | 17.3 | 16 | 120 | 74.5 | 166 | 210 | 184 |
DN40 | 1 1/2 | 19.1 | 17.3 | 18 | 130 | 74.5 | 173 | 217 | 193 |
DN50 | 2 | 23.4 | 17.6 | 24 | 150 | 100 | 219 | 264 | 225 |
DN65 | 2 1/2 | 26.7 | 23.7 | 26 | 190 | 120 | 274 | 337 | 281 |
DN80 | 3 | 29.8 | 25.8 | 28 | 220 | 150 | 315 | 378 | 315 |
Rc(ISO7-1),NPT(ASME B 1.20.1),G(DIN ISO 288-1) |
