角阀应用:啤酒饮料等灌装设备、印刷纺织、气体工业、制药及医疗设备、化工行业高温灭菌/发泡机械、水处理等。
不锈钢的气动头,可在恶劣的环境下使用不锈钢气动头,耐紫外线,寿命比塑料及铝合金气动头长。
食品设备和制药设备是需要清洗外部的。
特点:
1.具有阀门开或关位置显示
2.外部气动先导,可增加使用寿命,免维护
3.溢流口与滑块间有自调节密封压盖,可提高密封性能
4.阀体角座结构,可实现大流量(特别是与普通截止阀相比较),结构紧凑响应快

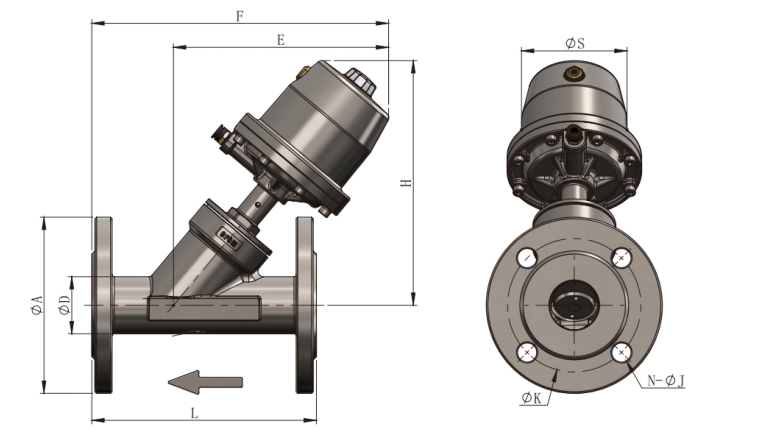

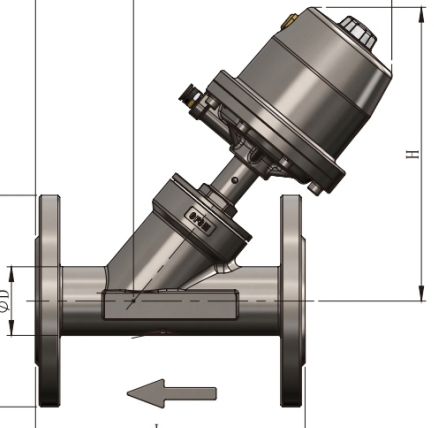

SIZE | D*K | L | S | A | N-J | K | E | F | H | ||||
DN | NPS | DIN11850-1 | DIN11850-2 | ISO2037/ISO1127 BS4825 | 3A/ASME-BPE | ||||||||
DN10 | 0.5" | 12*1.5 | 13*1.5 | 12.7*1.5 | 12.7*1.65 | 120 | 61 | 90 | 4-14 | 60 | 138 | 174 | 148 |
DN15 | 0.75" | 18*1.5 | 19*1.5 | 19.05*1.5 | 19.05*1.65 | 120 | 61 | 95 | 4-14 | 65 | 138 | 174 | 148 |
DN20 | / | 22*1.5 | 23*1.5 | 21.3*1.5 | / | 120 | 61 | 105 | 4-14 | 75 | 138 | 174 | 148 |
DN25 | 1.0" | 28*1.5 | 29*1.5 | 25.4*1.5 | 25.4*1.65 | 140 | 61 | 115 | 4-14 | 85 | 133 | 175 | 149 |
DN32 | 1.25" | 34*1.5 | 35*1.5 | 31.8*1.5 | / | 155 | 74.5 | 140 | 4-18 | 100 | 160 | 209 | 180 |
DN40 | 1.5" | 40*1.5 | 41*1.5 | 38.1*1.5 | 38.1*1.65 | 170 | 74.5 | 150 | 4-18 | 110 | 164 | 212 | 184 |
DN50 | 2" | 52*1.5 | 53*1.5 | 50.8*1.5 | 50.8*1.65 | 190 | 100 | 165 | 4-18 | 125 | 202 | 258 | 229 |
DN65 | 2.5" | 70*2.0 | 70*2.0 | 63.5*2.0 | 63.5*1.65 | 190 | 100 | 185 | 8-18 | 145 | 201 | 252 | 233 |
DN80 | 3" | / | / | 76.2*2.0 | 76.2*1.65 | 230 | 120 | 200 | 8-18 | 160 | 252 | 325 | 295 |
DN80Max | 3.5" | 85*2.0 | 85*2.0 | 88.9*2.0 | / | 249 | 150 | 200 | 8-18 | 160 | 293 | 376 | 327 |
DN100 | 4" | 104*2.0 | 104*2.0 | 101.6*2.0 | 101.6*2.11 | 280 | 150 | 220 | 8-18 | 180 | 318 | 398 | 357 |
/ | / | DN | DN | NPS | NPS | / | / | / | / | / | / | / | / |
