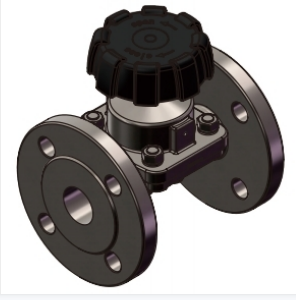

隔膜阀常规状态下为封闭状态,此时膜片紧贴阀体的内腔,关闭着管道流体通向路径。当隔膜阀需要清洗任务或
需要开启任务时,通过手动旋转手轮或驱动气动控制执行装置来带动阀杆向上运动,球形膜片随之向上弯曲,从
而使阀门行成导通状态,则可实现清洗和开启的目的。其中膜片把下部阀体内腔和上部阀盖内腔隔开,使位于膜片
上部的阀杆、阀芯等零件不受介质的腐蚀,省去了填料密封结构,而且不会产生介质泄漏。优化的阀体设计,使清洗
液完全排泄,不会形成滞留现象。
SIZE | D | C | n-h | SMS/ISO/3A/BPE | L | |
DN15 | 3/4" | 95 | 65 | 4-14 | 19.05 | 130 |
DN25 | 1" | 115 | 85 | 4-14 | 25.4 | 140 |
DN32 | 1 1/4" | 140 | 100 | 4-18 | 31.8 | 170 |
DN40 | 1 1/2" | 150 | 110 | 4-18 | 38.1 | 170 |
DN50 | 2" | 165 | 125 | 4-18 | 50.8 | 190 |
DN65 | 2 1/2" | 185 | 145 | 8-18 | 63.5 | 254 |
DN80 | 3" | 185 | 145 | 8-18 | 76.2 | 254 |
DN80max | 3 1/2" | 200 | 160 | 8-18 | 88.9 | 290 |
DN100 | 4" | 220 | 180 | 8-18 | 101.6 | 350 |
