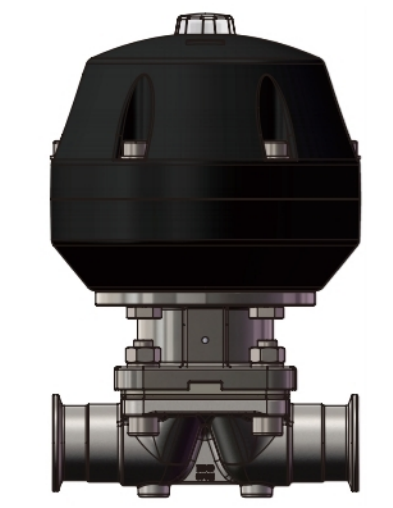

隔膜阀常规状态下为封闭状态,此时膜片紧贴阀体的内腔,关闭着管道流体通向路径。当隔膜阀需要清洗任务或
需要开启任务时,通过手动旋转手轮或驱动气动控制执行装置来带动阀杆向上运动,球形膜片随之向上弯曲,从
而使阀门行成导通状态,则可实现清洗和开启的目的。其中膜片把下部阀体内腔和上部阀盖内腔隔开,使位于膜片
上部的阀杆、阀芯等零件不受介质的腐蚀,省去了填料密封结构,而且不会产生介质泄漏。优化的阀体设计,使清洗
液完全排泄,不会形成滞留现象。

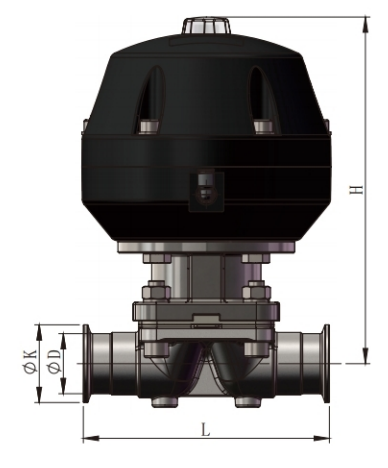

SIZE | D*K | D*K | ||||||||
DN | NPS | DIN11850-1 | DIN11850-2 | ISO2037/ISO1127 BS4825 | 3A/ASME-BPE | L | H | GB/T12459 | L | H |
DN15 | 0.75" | 18*34 | 19*34 | 19.05*25 | 19.05*25 | 108 | 172 | 18*50.5 | 108 | 172 |
DN20 | / | 22*34 | 23*34 | 21.6*50.5 | / | 108 | 172 | 25*50.5 | 127 | 179 |
DN25 | 1.0" | 28*50.5 | 29*50.5 | 25.4*50.5 | 25.4*50.5 | 127 | 179 | 32*50.5 | 146 | 225 |
DN32 | 1.25" | 34*50.5 | 35*50.5 | 31.8*50.5 | / | 146 | 225 | 38*50.5 | 160 | 225 |
DN40 | 1.5" | 40*50.5 | 41*50.5 | 38.1*50.5 | 38.1*50.5 | 160 | 225 | 45*64 | 160 | 241 |
DN50 | 2" | 52*64 | 53*64 | 50.8*64 | 50.8*64 | 190 | 241 | 57*64 | 190 | 241 |
DN65 | 2.5" | 70*91 | 70*91 | 63.5*77.5 | 63.5*77.5 | 216 | 241 | 76*91 | 216 | 333.5 |
DN80 | 3" | / | / | 76.2*91 | 76.2*91 | 216 | 333.5 | / | / | / |
DN80max | 3.5" | 85*106 | 85*106 | 88.9*106 | / | 252 | 341.5 | 89*106 | 290 | 341.5 |
DN100 | 4" | 104*119 | 104*119 | 101.6*119 | 101.6*119 | 350 | 392 | 108*119 | 350 | 392 |
/ | / | DN | DN | NPS | NPS | / | / | DN | / | / |
