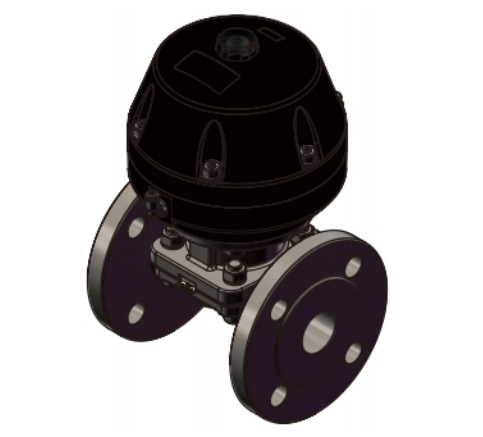

气动法兰隔膜阀


  • 适用于惰性、腐蚀性、液体和气体介质
  • 阀体和隔膜有多种材料和设计
  • 支持CIP/SIP



工作原理

隔膜阀常规状态下为封闭状态,此时膜片紧贴阀体的内腔,关闭着管道流体通向路径。当隔膜阀需要清洗任务或

需要开启任务时,通过手动旋转手轮或驱动气动控制执行装置来带动阀杆向上运动,球形膜片随之向上弯曲,从

而使阀门行成导通状态,则可实现清洗和开启的目的。其中膜片把下部阀体内腔和上部阀盖内腔隔开,使位于膜片

上部的阀杆、阀芯等零件不受介质的腐蚀,省去了填料密封结构,而且不会产生介质泄漏。优化的阀体设计,使清洗

液完全排泄,不会形成滞留现象。

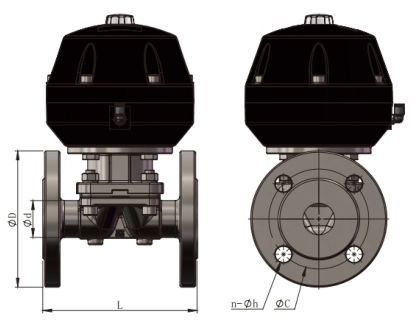

技术参数


SIZE D C n-h SMS/ISO/3A/BPE L
d
DN15 3/4" 95 65 4-14 19.05 130
DN25 1" 115 85 4-14 25.4 140
DN32 1 1/4" 140 100 4-18 31.8 170
DN40 1 1/2" 150 110 4-18 38.1 170
DN50 2" 165 125 4-18 50.8 190
DN65 2 1/2" 185 145 8-18 63.5 254
DN80 3" 185 145 8-18 76.2 254
DN80max 3 1/2" 200 160 8-18 88.9 290
DN100 4" 220 180 8-18 101.6 350
